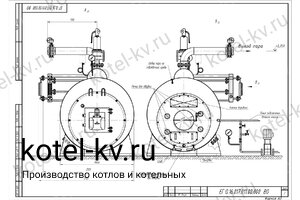

Чертеж
Уточните ваш запрос, если товар не подходит
Топливо
Паропроизводительность, кг/час

Газовый паровой котел КПа 1600 температура 130 °С в Ижевске

Цена 1 890 000 рублей с НДС

Цена на газовый паровой котел КПа 1600 температура 130 °С с доставкой от 1 920 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет

Паровой жаротрубный котел

Работает с различными импортными горелками

Удобно размещается в маленьких котельных

Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний

Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге

С котлом поставляется полный комплект запорной арматуры и КИП

Для очистки поверхностей нагрева от сажи остановка котла не требуется

Температура пара до 130 °С

Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
Тип котла Жаротрубный, горизонтальный Объем паровой части, м³ 0.41
Паропроизводительность, кг/час 1600 Аэродинамическое сопротивление, Па (мм. вод. ст.) 43
Тепловая мощность, кВт 1200 Тяга Естественная
Диапазон регулирования теплопроизводительности, % 40-100 Объем топочной камеры, м³ 2.58
Топливо Газ Размер топочной камеры, диаметр*глубина, мм 1195*2300
Низшая теплота сгорания топлива ГАЗ, кКал/нм³ 9400 Присоединительные размеры выхода пара, Ду 150
КПД (ГАЗ), не менее, % 90 Присоединительные размеры по водяному тракту, Ду 32
Расход топлива при максимальной нагрузке котла (ГАЗ), м³/ч 129 Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм 450
Расход условного топлива, кг/ч 173 Габаритные размеры, длина*ширина*высота, мм 4500*2050*2100
Температура пара, °C 130 Масса, кг 4500
Избыточное давление пара, не более, МПа 0.17 Марка котла STEAMEXPERT
Избыточное давление пара, не более, кгс/см² 1.7 Расход газового топлива расчетный, не более, м³/ч 129
Полный объем котла, м³ 4.36

Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.

Щит управления КПа Щит управления КПа
Тип управляемого оборудования
Паровой котел КПа
147 610
Дымовая труба КП (Е) Труба дымовая КП (Е)
Цена скоро
появится
Водоподготовка парового котла Водоподготовка парового котла
Цена скоро
появится
Горелка газовая Emma Горелка газовая Emma 2.4
Топливо
Газ
Мощность горелки, КВт
2400
580 960
Об этом товаре еще нет отзывов. Будьте первым!
Оставьте ваш отзыв
Изготовление паровых котлов КПа 1600 на газе
Изготовление парового газового котла КПа 1600
Производство паровых котлов КПа 1600 на газе
Изготовление промышленного газового котла КПа 1600
Паровой котел КПа 1600 на газе

Паровые газовые котлы КПа 1600 - изготовление

Паровой газовый котел КПа 1600 - изготовление

Газовые паровые котлы КПа 1600 - производство

Промышленный газовый котел КПа 1600 - изготовление

Газовый паровой котел КПа 1600

Паровой котел КПа 1600 кг с температурой пара 130 °С на газе в Ижевске

  • производительность 1600 кг в час
  • максимальная температура 130 градусов;
  • давление 0.17 МПа, 1.7 кгс/см2;
  • тепловая мощность 1.2 МВт, 1200 КВт;
  • топливо – газ и газ/дизель;

Подобрать требуемую мощность парового котла для вашего предприятия вы можете по ссылке.

Сравнивая цены на паровые котлы в Ижевске, обратите внимание на комплектацию!

Комплект поставки котла нашего производства:

Схема подключения арматуры парового котла Схема подключения арматуры парового котла

  • Котельный блок КПа-1600 - 1 шт
  • Предохранительный клапан 17с28нж 80 - 2 шт
  • Вентиль 15Б1П Ду 15 Ру 16 - 1 шт
  • Вентиль 15Б1П Ду 20 Ру 16 - 2 шт
  • Вентиль 15Б1П Ду 25 Ру 16 - 1 шт
  • Вентиль 15Б1П Ду 32 Ру 16 - 1 шт
  • Указатель уровня 12кч11бк №6 - 2 шт
  • Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
  • Затвор чугунный Ду 150 Ру 16 - 1 шт
  • Клапан обратный муфтовый Ду 32 - 1 шт
  • Кран трехходовой 11б38бк2 Ду 15 (под манометр) - 3 шт
  • Манометр ДМ6005Сг (ТМ-610.05) 1,0 кгссм2 для КП - 2 шт
  • Манометр МП160 6 кгс/см2 - 1 шт
  • Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

  • Питательный насос CPN CDL 4-4 (0,75 кВт)
  • Газовая горелка PG81 G-.PR.S.RU.A или Emma 1,4
  • Автоматика
  • Труба дымовая - 1 шт
  • Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

Промышленный паровой котел КПа 1600 с температурой 130 на газе жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается сборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт газового котельного блока крепится горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для КПа 1600 ГН 130 С не требуется, агрегат работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На сборник устанавливаются 2 предохранительных клапана марки.

Газовый паровой котел КПа 1600 кг температура 130 °С принцип работы

Газ сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 130 град. При необходимости агрегат может производить теплоноситель меньшей температуры – 115 град и меньше.

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Газовый паровой котел КПа 1600 кг 130 С должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура теплоносителя в котлоагрегате регулируется изменением давления, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.

Вода подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Подключение и монтаж

Подключение и монтаж производятся по проекту.

Схема подключения парового котла на газе Схема подключения парового котла на газе

Для ввода парового котла КПа 1600 ГН температурой 130 градусов в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод агрегата в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

На нашем заводе вы можете купить все необходимое оборудование для подключения котлоагрегата.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

  • Инструкции по эксплуатации
  • Правил устройства и безопасной эксплуатации паровых котлов с давлением не более 0.17 МПа (1.7 кгс/см2)
  • Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Газовый паровой котел КПа-1600 кг в час температурой 130 °С должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию агрегата, является предохранительный клапан. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации агрегата представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе газовый паровой котел КПа 1600 ГН 130 °С подвергается гидравлическому испытанию давлением 0,2 МПа (2 кгс/см2).

Гарантийный срок - 24 месяца со дня отгрузки с завода.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации парового котла 10 лет.

Описание товара

    Купить Газовый паровой котел КПа 1600 температура 130 °С в Ижевске

    Для получения консультации укажите номер вашего телефона
    Еще больше видео на нашем канале

    Паровой котел КПа 1600 (производительность 1600 кг пара в час, максимальная температура 130 С°, давление 0.17 МПа (1.7 кгс/см²), тепловая мощность 1.2 МВт (1200 КВт), топливо - газ). Применяется для технологических целей в производстве.
